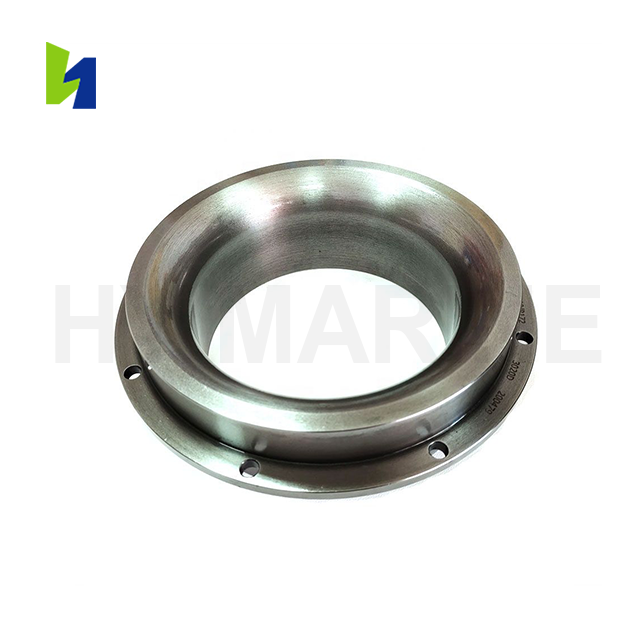

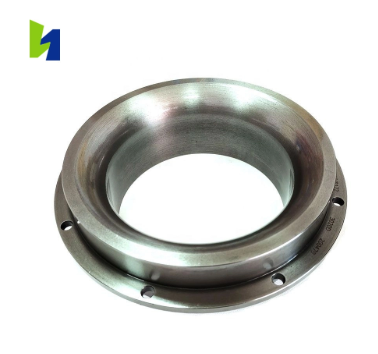

TPS52 turboülelaaduri sisestusosa merediiselmootorile

Laeva turboülelaaduri sisetükid toimivad soojustõkkekomponentidena, mis on paigaldatud turbiini korpuse ja laagrikorpuse vahele laeva diiselmootorite turboülelaadimissüsteemides. Need komponendid suunavad suure kiirusega heitgaasid turbiiniratta poole, vähendades samal ajal soojusülekannet laagrisõlmele ja määrimissüsteemile. See dokument sisaldab tehnilisi kirjeldusi, rakendusjuhiseid ja hanketeavet kommertslaevade hooldustoimingute jaoks.

Turboülelaaduri sisetüki tehnilised andmed

Laevade turboülelaadurisüsteemide materjal ja konstruktsioon

Sulami koostis ja kuumtöötlus

Vahetükid toodetakse integreeritud valamise teel, kasutades kindlaksmääratud kuumakindlate sulamite klasse. Valamisprotsess järgib kontrollitud temperatuuriprofiile, et saavutada ühtlane metallurgiline struktuur. Valamisjärgne kuumtöötlemine hõlmab pingevabastust 580°C juures 4 tunni jooksul, et vähendada termilise väsimuse ohtu töö ajal. Valitud materjali koostis on vastupidav raske kütteõli põlemise kõrvalsaaduste väävli poolt põhjustatud korrosioonile.

Täppistöötlus ja pinnaviimistlus

Kõik ühenduspinnad läbivad 5-teljelise CNC-töötluse, et saavutada kindlaksmääratud tolerantsid. Tihenduspinnad saavad pinnaviimistluse Ra 1,6 μm, et säilitada gaasitihedus turbiini korpuse ja düüsirõngastega. Enne pakendamist kontrollitakse iga üksuse mõõtmeid koordinaatmõõteseadme abil.

Tööstuslike turboülelaadurite rakenduste jaoks ühilduvad mudelid

Turboülelaadurite komplektid hõlmavad järgmisi laevaturboülelaadurite seeriaid

Koostud on mõõtmetelt vahetatavad originaalseadmetega. Tehnilised joonised ja mõõtmete kontrollimise aruanded on ristviite saamiseks saadaval nõudmisel.

Kaubanduslaevade vastavuse kvaliteedikontroll

Mitmeastmelised kontrolliprotseduurid

Iga tootmispartii läbib kolm kohustuslikku kontrollietappi: ultraheli sisemiste valudefektide tuvastamine, kõrgel temperatuuril 700 °C juures 2-tunnine pingetestimine ja kriitiliste pindade 100% mõõtmete kontroll. Partii kvalifitseerimise määr on 2025. aasta tootmisandmete põhjal 99,7%. Saadetise kontrollimiseks on saadaval katsearuanded.

Märkused installimise ja rakendamise kohta

Vahetükid paigaldatakse turboülelaaduri kapitaalremondi käigus, tavaliselt 12 000 töötunni järel. Asendamine on soovitatav, kui visuaalsel kontrollimisel avastatakse üle 2 mm pikkused termilised praod või üle 0,5 mm sügavune pinnaerosioon. Paigaldamiseks on vaja kindlaksmääratud pöördemomendi väärtusi korpuse poltide jaoks turboülelaaduri tootja hooldusjuhendite järgi.

Tööstushangete tarnetingimused

Laoseis ja teostusajad

Kohe tarnimiseks on laos üle 200 standardmudeli. Laos olevate toodete standardne tarneaeg on 7-10 tööpäeva pärast makse kinnitamist. Mittestandardsete mudelite eritellimusel tootmine nõuab 15-20 tööpäeva, enne tootmise alustamist tuleb kontrollida jooniseid.

Garantii ja dokumentatsioon

Kõikidele seadmetele kehtib 12-kuuline garantii alates paigalduskuupäevast, mis hõlmab materjali- ja tootmisdefekte. Iga saadetis sisaldab materjali testimise aruandeid, mõõtmete kontrollimise protokolle ja nõudmisel CCS-i sertifikaadi koopiaid. Sobivuse kontrollimiseks osanumbri või näidise sobitamise kaudu on saadaval tehniline tugi.

KKK turboülelaaduri sisestusdetailide kohta

Kuidas kontrollida ühilduvust olemasoleva turbolaaduriga?

Ühilduvust saab kontrollida, esitades turboülelaaduri mudelinumbri, originaalosa numbri või olemasoleva komponendi tehnilise joonise. Kriitiliste rakenduste jaoks on saadaval proovide sobitamise teenus, et kinnitada mõõtmete täpsust enne hulgitellimust.

Mis on laokaupade minimaalne tellimiskogus?

Minimaalne tellimiskogus laos olevatele mudelitele on 1 ühik. Hulgitellimuste hinnad on saadaval koguste puhul, mis ületavad 10 ühikut, kusjuures iga-aastaste tarnelepingute puhul kehtivad autopargi hoolduse soodushinnad.

Kas seadmeid saab paigaldada ilma täiendavate muudatusteta?

Seadmed on valmistatud OEM-i mõõtmete spetsifikatsioonide järgi, võimaldades kapitaalremondi ajal otsest paigaldamist ilma täiendava töötlemiseta. Soovitatav on kontrollida tihenduspindu ja vahetada tihendid vastavalt turboülelaaduri tavapärastele hooldusprotseduuridele.

Millised tarnetingimused on rahvusvaheliste tellimuste jaoks saadaval?

Saadetisi saab korraldada EXW, FOB, CFR, CIF ja DDU tingimuste alusel vastavalt ostja nõudmistele. Neutraalne pakend on standardne, kaubamärgiga pakend on saadaval pärast volitatud dokumentide saamist.
