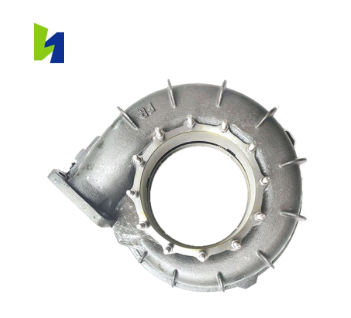

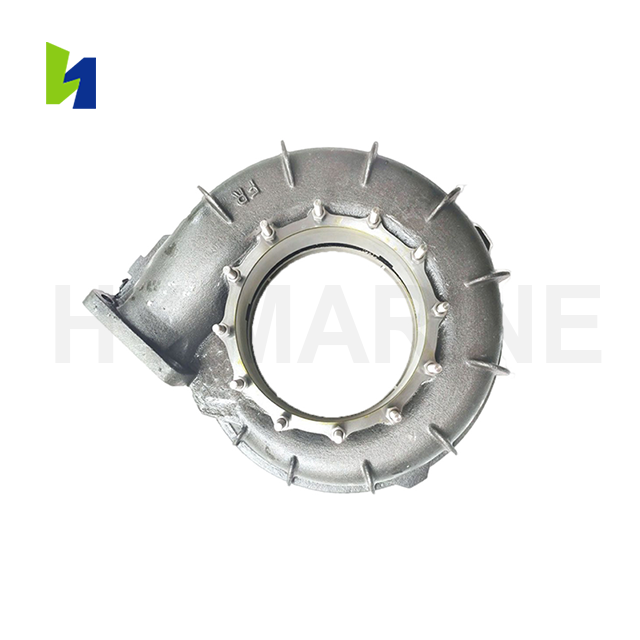

Deniz turboşarjı türbin muhafazaları, türbin çarkını barındıran ve yüksek sıcaklıktaki egzoz gazını turboşarj sistemine yönlendiren basınç içeren bileşenlerdir. Aşırı termal strese ve motor egzoz akışından gelen dalgalanan basınçlara karşı koyarken, türbin çarkını çalıştırmak için egzoz gazı enerjisini kinetik enerjiye dönüştürürler. Bu muhafazalar, turboşarj verimliliğini ve motor güç çıkışı stabilitesini doğrudan etkiler.
Türbin muhafazaları, ısıya dayanıklı sfero dökme demirden (SiMo alaşımı) veya entegre döküm işlemleriyle üretilen özel yüksek sıcaklık alaşımlı çelikten üretilir. Bu malzeme seçimi, deniz motoru operasyonlarında termal stresi ve kükürt açısından zengin egzoz korozyonunu ele almak ve tekrarlanan termal genleşme ve daralma döngüleri altında yapısal bütünlüğü desteklemek üzere tasarlanmıştır.
Parametre |
Detaylar |
Temel malzeme |
Isıya dayanıklı sfero dökme demir (SiMo alaşımı), yüksek sıcaklık alaşımlı çelik |
Şekillendirme süreci |
Entegre döküm |
İşleme süreci |
5 eksenli CNC son işlem |
Kritik montaj toleransı |
≤0,008mm (yatak muhafazasına uygun, nozül halkası yuvası) |
Maksimum sürekli çalışma sıcaklığı |
650°C |
Sürekli çalışma süresi |
Nominal çalışma koşullarında 12.000+ saat |
Toplu yeterlilik oranı |
%99,7 |
Muayene öğeleri |
Ultrasonik kusur tespiti, yüksek basınçlı hidrolik test, tam boyutlu inceleme |
Sertifikasyon |
CCS Tip Onay Sertifikası |
Muhafazalar, hem ana motor hem de yardımcı motor turboşarj sistemleri için komple model serilerini kapsayan ana akım deniz turboşarjı markalarıyla uyumludur. Standart modeller yeterli stokta tutularak dünya çapındaki tersaneler, armatörler ve denizcilik hizmeti şirketleri için toplu tedariki desteklemektedir. Ürün yelpazesinde ayrıca türbin çarkları, kompresör çarkları, nozül halkaları ve yatak bileşenleri gibi destekleyici yedek parçalar da yer alıyor.
Tüm türbin muhafazaları, iç akış geçitlerinin ve kartuş eşleştirme yüzeylerinin doğruluğunu sağlamak için 5 eksenli CNC son işlemden geçirilir. Rulman yuvası uyumu ve nozül halka yuvası için kritik boyutlar 0,008 mm tolerans dahilinde kontrol edilir, bu da gaz sızdırmazlığını ve dahili döner düzeneklerle doğru hizalamayı destekler.
Dahili sarmal, egzoz gazı akışını türbin çarkına sorunsuz bir şekilde yönlendirmek için aerodinamik olarak optimize edilmiş bir tasarımı takip eder. Bu tasarım, gövde içindeki basınç düşüşlerini ve türbülansı azaltır, değişken yüklü deniz çalışma koşullarında tutarlı egzoz gazı hızını ve istikrarlı takviye basıncı tepkisini destekler.
Her türbin muhafazası partisi, iç döküm kusurlarını belirlemek için ultrasonik kusur tespitine, yapısal bütünlüğü doğrulamak için yüksek basınçlı hidrolik teste ve montaj uyumluluğunu doğrulamak için tam boyutlu incelemeye tabi tutulur. Tüm ürünler, sevk makinelerine yönelik deniz güvenliği ve endüstri standartlarını karşılayan resmi CCS Tip Onay Sertifikalarıyla birlikte sunulur. Gemi bakım ekipleri, motor güç çıkışını yeniden sağlamak için doğrudan kurulum gerçekleştirebilir.
Konteyner gemileri ve petrol tankerleri için büyük deniz motorlarında, türbin muhafazaları, turboşarjı tahrik etmek için yüksek enerjili egzoz gazlarını içerir ve yönlendirir. Isıya dayanıklı malzeme tasarımı, tekrarlanan termal döngü yükleriyle uzun mesafeli deniz taşımacılığını destekler, her türlü hava koşulunda operasyonlar sırasında egzoz enerjisi yakalama verimliliğini ve tahrik güvenilirliğini korur.
Yüksek sıcaklıktaki gazlara uzun süre maruz kaldıktan sonra türbin muhafazalarında çatlama veya erozyon gelişebilir, bu da onları büyük turboşarj revizyonları sırasında anahtar yedek parça haline getirir. Bu mahfazalar, ağır akaryakıtla çalışan eski gemiler ve yardımcı motorlar için uygun olup, turboşarjın hizmet ömrünün uzatılmasına yardımcı olur ve sınıflandırma derneğinin güvenlik düzenlemelerine uygundur.
Deniz Motoru Modelleri üreticileriyle uyumluluk:
Turboşarj düzenekleri, başlıca aşağıdaki deniz turboşarjı serilerini kapsar:
ADAM Siyah-Beyaz |
NR15,NR20,NR26,NA40,NA48,NA57,NA70 |
IHI |
RH133,RH143,RH163,RH183,RH203,RH223,RH253,RH1022,RH1221,RU110,RU120,RU203Y |
MHI |
MET33SB,MET42SB,MET53SB,MET66SC,MET71SC,MET83SC,MET30,MET33,MET42,MET53,MET66,MET71 |
ABB |
VTR160,VTR161,VTR200,VTR201,VTR214,VTR250,VTR251,VTR254,VTR304,VTR320,VTR321,VTR354, VTR400,VTR401,VTR454,VTR500,VTR501,VTR564,VTR714 |
TPS44,TPS48,TPS50,TPS52,TPS57,TPS61,TPL65,TPL69,TPL73,TPL77,RR131,RR151,RR181,RR221 |
Montajlar boyutsal olarak orijinal ekipman üniteleriyle değiştirilebilir. Çapraz referans için talep üzerine teknik çizimler ve boyutsal doğrulama raporları mevcuttur.
Standart siparişlerde paketleme için nötr beyaz kutular ve kahverengi kartonlar kullanılır. Yetki belgelerinin sunulması üzerine tescilli patentli müşteriler için markalı ambalaj mevcuttur.
Standart stok siparişleri, ödeme yapıldıktan sonra 7 ila 10 gün içerisinde teslim edilir. Teknik çizimlere dayalı özel dökümlerin, sipariş ölçeğine ve teknik karmaşıklığa göre belirlenen bir üretim teslim süresi vardır.
Evet, üretim, müşteri tarafından sağlanan teknik çizimlere veya örnek parçalara göre, ilgili döküm kalıpları ve işleme fikstürleri buna göre geliştirilerek düzenlenebilir.
Tüm türbin gövdeleri CCS Tip Onay Sertifikaları ile birlikte kusur tespiti ve hidrolik test kayıtlarını içeren fabrika denetim raporları ile birlikte gelir.
